概述

Ploy3D是一个基于JavaScript、WebAssembly、WebGPU的国产自研3D引擎。可以在Deno运行时下作为本机应用运行，也可以在支持WebGPU的浏览器环境下运行。当然，在不支持WebGPU的浏览器环境下（如移动端微信），后续可降级为WebGL2.0运行。

功能模块设计​

  • 一个以WebAssembly内核为支撑的WebGPU渲染引擎；
  • 一个支持在VR模式下使用、支持动态可交互图表ECharts的UI框架；
  • 一个用于着色器、脚本开发的节点编辑器，也可称为Ploy3D的蓝图系统，因此Ploy3D支持进行0代码开发；
  • 一个低耦合的场景编辑器模块，即使在客户端也可以随时调出编辑器界面，以此我们可以轻松开发并交付带有场景编辑搭建功能的3D应用；
  • 一个以资源包为主体，以文件夹结构进行组织的资源管理模块，可以轻松搭建私有的本地或云端资源库；
  • 一个综合性的数字人解决方案；
  • 一个以低耦合方式集成的PhysX物理引擎；
  • 内置GIS、倾斜摄影模型、正射影像、全景图等各种“数字应用”、“智慧应用”、“低空经济”常用的功能模块，并支持各种融合展示模式；
  • 内置对GLTF、DAZ3D、VAM得资源格式的直接支持；

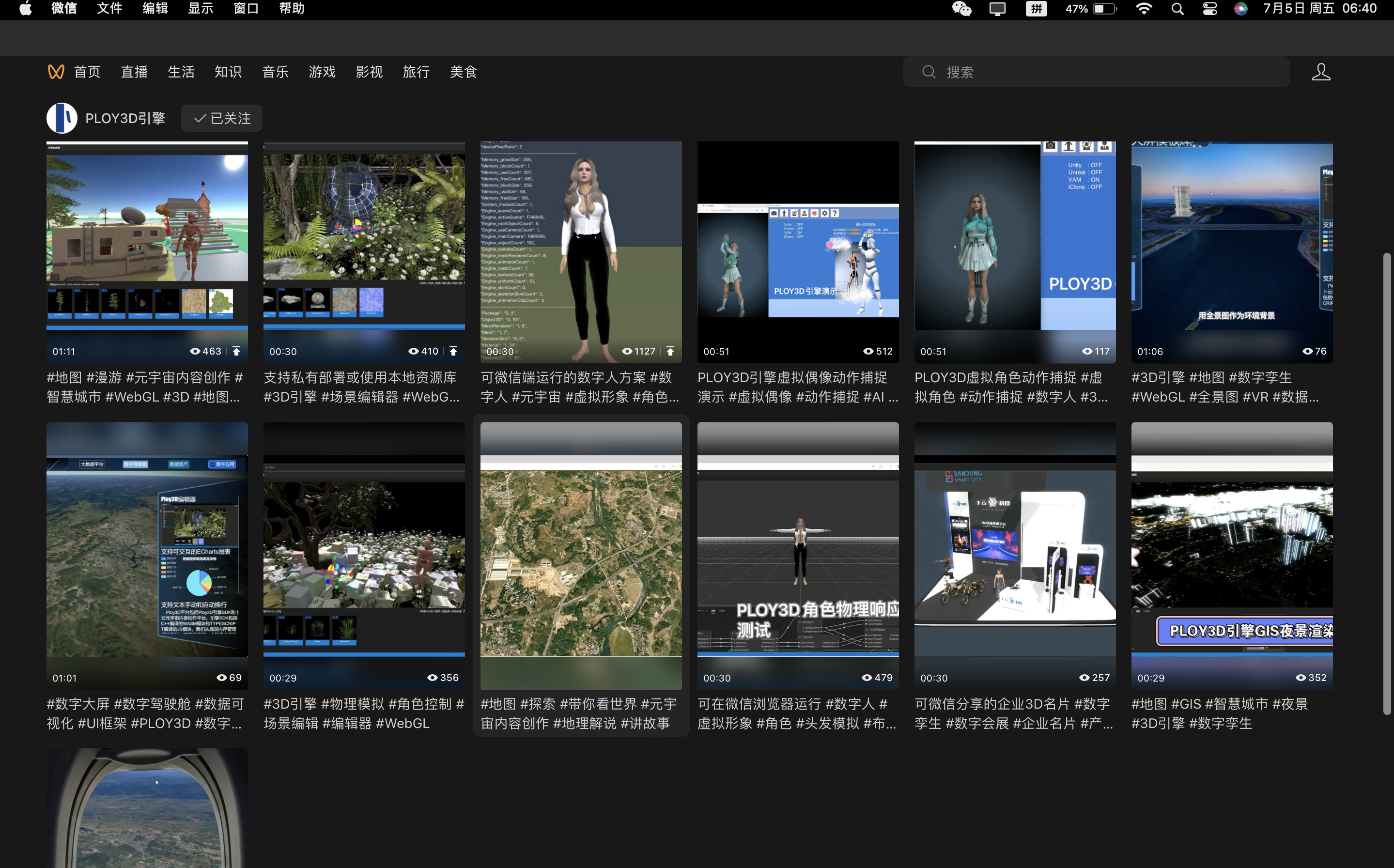

功能概览

引擎优势​

  • 有别于Unity3D引擎使用C#开发、将.NET运行时打包为WebAssembly以在浏览器上运行，Ploy3D是直接基于JavaScript、WebAssembly、WebGPU开发的原生Web3D引擎。Ploy3D具有体量更轻、内存利用率更高、开箱即用、更易于与Web应用集成等优势。Web前端工程师基于一套技术即可完成项目开发，同时依托Deno运行时，我们可以发布本机应用。
  • ThreeJS是一个纯JavaScript开发的，适用于各种浏览器平台的通用3D图形库，其封装级别较低，要开发复杂的上层应用需要付出更多的工作。Ploy3D采用了类似于Unity的“ECS”设计模式，API的设计与Unity相近，同时也提供了很多低阶API让开发者完全掌控场景管理和渲染管线设计。
  • 相较Unity3D、JavaScript，Ploy3D依托WebAssembly模块完全掌握了内存管理权，没有了运行时的GC，开发者可以精确地知悉和控制内存在何时分配和回收，因此开发者能更自信地在Web平台设计大型3D场景。
  • Ploy3D的实现目标不仅是一个通用的3D引擎，更是一个元宇宙应用开发平台，所以我们提供了很多并且会不断扩充的应用功能集。比如针对数据可视化应用，我们提供了可在VR模式下使用，支持动态ECharts图表的3DUI框架；针对3D设计应用（比如VR家装软件、VR园林设计软件），我们提供了一个低耦合的场景编辑功能集；针对智慧城市等“数字”应用，我们提供了3DGIS、倾斜摄影模型、正射影像、全景图等功能集；针对AI数字人应用，我们提供了一个综合性的数字人解决方案，并且内嵌了对DAZ3D、VAM资源的直接支持。另外我们开放了所有资源文件格式规范和资源库设计，用户可以轻松搭建私有的本地或云端资源平台。如果您恰巧想开发上面这些应用由不知从何着手，Ploy3D是您更好的选择。

开源说明​

  • 本项目是Ploy3D闭源项目的开源重构版本，现有功能预计于2024年10月完成重构并开源，之后以此开源项目作为主线继续开发。
  • 本项目由个人独立开发，创业阶段，提供有偿的技术支持和定制外包服务。
  • 为了使项目能否长远发展，我们需要资金的支持，因此我们不得不选择暂时对PLOYCLOUD内核闭源（主要是一些数据结构和算法、内存管理等）。我们始终给予您在保留Ploy3D的LOGO和商标清晰展示的前提下，免费自由使用本软件的权利。如果您需要在项目中移除Ploy3D的品牌展示，请联系作者获取项目独享的商业授权（1万元/项目）。

开源协议​

存储库代码基于MIT协议开源。注意，项目依赖的 PLOYCLOUD 内核为商业软件，请在同意其有关 使用条款 的前提下使用。

本机开发环境准备​

MacOS : curl -fsSL https://deno.land/install.sh | sh
Linux : curl -fsSL https://deno.land/install.sh | sh
Windows : irm https://deno.land/install.ps1 | iex
MacOS : brew install sdl2
Linux : sudo apt install libsdl2-dev
  • 准备或更新sdl2.d.ts文件
git clone https://github.com/littledivy/deno_sdl2
tsc --declaration true --emitDeclarationOnly true sdl2.ts
  • 拉取Ploy3D源码，进入源码根目录（如果修改了我们的引擎源码，按以下方法重新编译）
# 1、必要时清除外部依赖缓存（请手动删除Deno缓存目录）
deno info
npm cache clean --force

# 2、输出引擎ES6模块的js文件（输出到./dist/esm/路径）
tsc -p ./

# 3、输出引擎ES6模块的.d.ts文件（输出到./dist/esm/路径）
tsc --declaration true --emitDeclarationOnly true --removeComments false -p ./tsconfig.json

# 4、生成API文档
npm install -g typedoc typedoc-plugin-markdown
cd ./docs
npx typedoc --plugin typedoc-plugin-markdown --options ./typedoc.json
  • 本机启动
deno run --allow-env --allow-read --allow-write --allow-net --allow-ffi --unstable-ffi --unstable-webgpu --unstable-sloppy-imports ./native.js
msdf-atlas-gen -font simhei.ttf -charset chinese.txt -format png -imageout simhei.png -json simhei.json
  • 生成环境高光反射贴图和漫反射球谐系数
# 不能直接使用HDR贴图直接压缩生成MIPMAP，原理是不同的
# 使用我们定制修改的CMGEN工具生成，会同步生成球谐系数文件
# 生成后使用PVRTexTool压缩为我们引擎支持的BASISU ETC1S UINT SRGB KTX2格式
# 压缩时不要勾选Generate MIPMaps，工具会在原MIPMaps各级内容上压缩
# 我们修改了cmgen的源码实现，使--format=ktx时，默认使用equirect投影而非cube的投影
cmgen --type=equirect --format=ktx --size=1024 --deploy=.\noon_grass_2k .\noon_grass_2k.hdr

# 单独生成球谐系数
cmgen --sh-shader --sh-irradiance --sh-output=sh.txt color_box.hdr

坐标系说明​

笛卡尔坐标系：使用X轴朝右，Y轴朝上，Z轴朝外的右手坐标系（与WebGL，ThreeJS，Filament相同）；
相机观察方向：默认状态下相机朝屏幕里观察对象，所以观察向量为相机空间Z-方向。
模型坐标系：与笛卡尔坐标系一样采样右手坐标系（与GLTF相同），左手坐标系模型导入时须转换为右手坐标系；
切线空间：与笛卡尔坐标系一样采样右手坐标系（主流选择）；
NDC空间（WebGPU）：使用X轴朝右，Y轴朝上，Z轴朝里的左手坐标系。左下角[-1, -1]，右上角[1, 1]，Z值范围[0, 1]。

NDC空间中，Z值近0远1，Z数值大部分精度范围被用在靠近相机近的部分。翻转Z轴后，Z轴朝外（变成右手坐标系，WebGL）；
NDC空间（WebGL）：使用X轴朝右，Y轴朝上，Z轴朝外的右手坐标系。左下角[-1, -1]，右上角[1, 1]，Z值范围[-1, 1]。
引擎所用相机->裁剪变换矩阵，裁剪空间Z值范围[近1, 远0]，在WebGL着色器中需要将Z值转换为[近1, 远-1]。

图像空间（WebGPU，视窗画布、帧缓存、视口、纹理采样）Y轴向下，左上角(0, 0)，(0, 0)为纹理内存最低地址；
空间下标：世界空间w，观察空间v，裁剪空间c，NDC空间n
